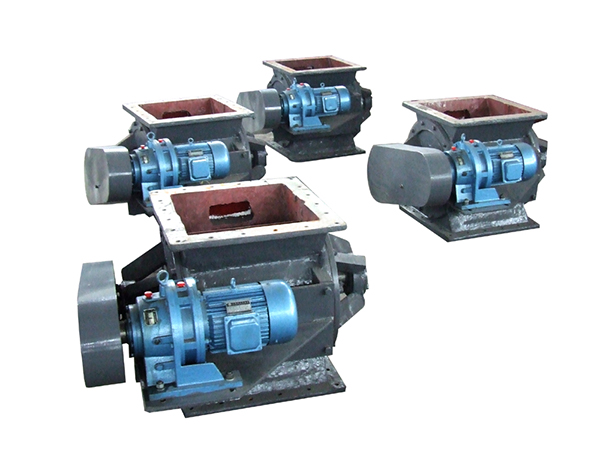

电动锁气器

产品品牌：湖山飞优环保
服务热线：13861728027

♦特别说明：产品图片以及参数跟实际产品略有差异。
♦定制说明：一切规格按照客户实际情况或考察后量身定制，支持非标定制。
♦库存配送：有货，全国送货保障！
♦温馨提示：本产品一经下单生产，非质量问题不支持退货！

联系我们

产品描述

电动锁气器
概述：
本产品适用于干燥粉状或小颗粒物料的自动锁气及均匀给料，是各种物料输送系统，给料系统的配套设备，广泛用于建材、电力、化工等行业。

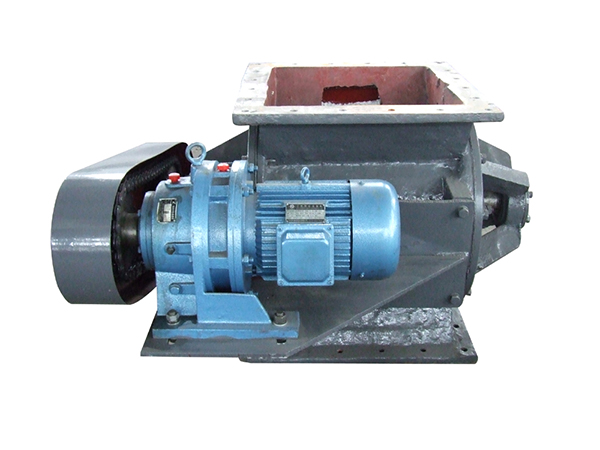

本产品在结构上分 A 型和 B 型，A 型为针轮减速机配链传动，其技术参数见表一；B 型为直联式传动，技术参数见表二，产品规格以进料口口径划分，每种规格均给出几种给料能力供选择，如有特殊要求，可代为设计制造。

主要技术参数：

规格	200*200		200*300		300*300		300*400		400*400		500*500
叶输每转排量(m3)	0.005		0.008		0.018		0.024		0.045		0.09
叶输转速(转/分)	10	19	19	31.5	19	25.5	25.5	35	25.5	35	25
理论给料能力(m3/h)	3	6	9	15	20	27	27	48	68	90	125
额定给料能力(m3/h)	2	4	6	10	15	20	20	40	60	80	120
配套电机功率(kw)	0.5			1.1		1.5	1.5	2.2	3	4	4
减速机型号	BWD15			BWD18					BWD22
减速机速比	59			43	59	43	43	29	43	29	43

规格	200*200			300*300					400*400
叶输每转排量(m3)	0.005			0.018					0.045
叶输转速(转/分)	17	20	34	50	20	24.5	34	41	24.5	34
理论给料能力(m3/h)	5	6	10	15	22	26.5	36.5	44.7	66.3	91
额定给料能力(m3/h)	3	4	6	10	15	20	28	35	60	80
配套电机功率(kw)	0.37		0.55	0.75	0.75	1.1	1.1	1.5	3	4
减速机型号	BLD15			BLD18					BLD22
减速机速比	87	71	43	29	71	59	43	35	59	43

说明：本表未列入200*300、300*400的技术参数。
A型外形尺寸表：

代号/型号	A	B	C	D	E	F	G	G1	G2	G3	H	H1	I	J	J1	K	K1	T	N - d
200*200	600	585	480	316	200	200	260	260	140	140	300	150	280	80	120	300	300	12	8-18Φ
200*300	600	685	452	362	200	300	260	360	140	200	300	150	280	80	140	400	300	12	8-18Φ
300*300	770	785	653	445	300	300	360	360	200	200	450	225	370	110	150	400	400	15	8-18Φ
300*400	770	885	653	495	300	400	360	460	200	280	450	225	370	110	140	500	400	15	10-18Φ
400*400	935	940	805	525	400	400	480	480	200	280	600	300	425	160	160	520	520	18	12-18Φ
500*500	1040	1130	705	635	500	500	580	580	116	348	700	300	520	160	160	640	640	16	20-18Φ

A型外形尺寸图：
